İnç Cinsinden Kumpas Okuma

İnç cinsinden kumpas okuma üzerine sizlere faydalı olabilecek bir makale hazırladım. Bu yazımızla metrik ve inç sisteme göre kumpas ölçme sonuçlarını kontrol edebileceksiniz.

Kumpaslar, uzunluk, dış çap, iç çap, derinlik ve kanal ölçmelerde kullanılan, paslanmaz çelikten yapılmış ölçme aletleridir. 2 parçadan oluşurlar ve paslanmaz çelikten yapılırlar. Kullanım alanlarına göre sürgülü, vida, iç ve dış çap, dönebilen çeneli, dijital, kalınlık kumpası gibi bir çok çeşidi vardır.

Kumpaslar hassas ölçüm yapabilen ölçme aletleridir. Ölçüm değerleri “mm” ve “inç” cinsinden okunur. Genellikle metrik ve inç cinsinden birimler ayrı kullanılır. Ama metrik ve inç cetveli beraber olan çeşitleri de vardır.

Bugün bu makalemizde inç cinsinden kumpas okuma yönteminden bahsedeceğiz. Kumpas okuma üzerine daha önce blogumda faydalanabileceğiniz bir makale yazmıştım. O makalede metrik kumpas okuma üzerine yoğunlaştım. Şimdi de inç cinsinden kumpas okumak isteyenler için bu makaleyi hazırlamak istedim.

İnç Cinsinden Kumpas Ölçme

İngiliz sistemindeki ölçü birimi olan Whitworth, parmak ölçü birimi sistemi olarak da bilinir. Ölçüm değerleri inç cinsindendir. İngiltere’de ve ABD’de kullanılır. Ölçü birimi Yarda’dır. Makine sektöründe birim olarak inç kullanılır.

  • 1 Yarda 3 Ayak 91,44 cm. dir.
  • 1 Ayak 12 inç 30,48 cm. dir.
  • 1 İnç 2,54 cm 25,4 mm. dir.
  • İnç ( parmak ) sembolü ( “ ) dür. Bu işaret ölçünün sağ üst köşesine konur.
  • Örneğin; 1 ” , 3 ” , 1/2 “ , 3/4 “ , 1/8 “ , 1 ¾” , 1 ½” gibi.

Metrik Ölçünün (mm) İnç’e Çevrilmesi

Ülke olarak kullandığımız ölçü sistemi metriktir. Bundan dolayı da genellikle parmak (inç) ölçülerinin metrik değerlerini bulmamız gerekiyor.

1” = 25,4 mm

  • Örnek 1 : ½ “ kaç mm. dir?
  • Yanıt:  ½ x 25,4 = 12,7 mm.
  • Örnek 2 : 1 ¾” kaç mm dir?
  • Yanıt: 1 ¾ x 25,4 = 7/4 x 25,4 = 177,8/4 = 2.4.

İnç Kumpaslar Nelerdir?

1/32 inç Kumpas Okuma

1/32’’ lik kumpasta 1’’ lık ölçü 8 eşit parçaya bölündüğüne göre cetveldeki her çizgiyi 4’er 4’er say verniyerdeki çizgileri de 1’er 1’er sayarsak ölçü okunur.

1’’ = 25,4 mm ve parmak ölçü sisteminin en kaba kumpasıdır. ( 25,4 / 32 = 0,793 mm )

1/32 inç Kumpas Okuma Örnekleri

1/32 inç Kumpas Okuma Örnekleri

1/64 inç Kumpas Okuma

Ana ölçü cetveli üzerinde 1 inç mesafe 8 eşit parçaya bölünür. Bunun 7/8” lik kısmı sürgü üzerine taşınarak yine 8 eşit parçaya bölünür. Bu durumda hassasiyet şu şekilde ortaya çıkar:

7/8” / 8 = 7/64” 1/8” 7/64” = 1/64”

Bu hassasiyetin sağlandığı diğer bir uygulamada şöyledir: Ana ölçü cetveli üzerinde 1” lik
mesafe 16 eşit parçaya bölünür. Bunun 3/16” lik kısmı sürgü üzerine taşınarak 4 eşit parçaya bölünür. Bu durumda hassasiyet şu şekilde ortaya çıkar:

3/16” / 4 = 3/64” 1/16” 3/64” = 1/64”

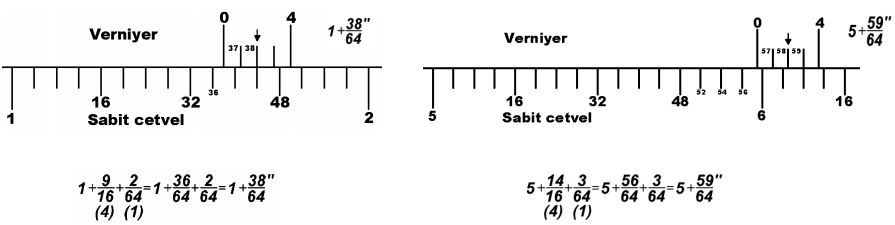

1/64 inç Kumpas Okuma Örnekleri

Kolay okumak için: 1/64’’ lik kumpasta 1’’ lık ölçü 16 eşit parçaya bölündüğüne göre cetveldeki her çizgiyi 4’er 4’er say verniyerdeki çizgileri de 1’er 1’er sayarsak ölçü okunur. 1’’ = 25,4 mm ise 25,4 / 64 = 0,396 mm hassasiyetli

1/64 inç Kumpas Okuma Örnekleri

1/128 inç Kumpas Okuma:

Ana ölçü cetveli üzerinde 1” lik mesafe 16 eşit parçaya bölünür. Bunun 7/16” lik kısmı sürgü üzerine taşınarak yine 8 eşit parçaya bölünür. Bu durumda hassasiyet şu şekilde ortaya çıkar:

7/16” / 8 = 7/128” 1/16” 7/128” = 1/128”
1/128 inç Kumpas Okuma

1/128 inç Kumpas Okuma Örnekleri:

1/128 inç Kumpas Okuma Örnekleri
1/128 inç Kumpas Okuma Örnekleri

1/256 inç Kumpas Okuma:

Ana ölçü cetveli üzerinde 1” lik mesafe 32 eşit parçaya bölünür. Bunun 7/32” lik kısmı sürgü üzerine taşınarak yine 8 eşit parçaya bölünür. Bu durumda hassasiyet şu şekilde ortaya çıkar:

7/32” / 8 = 7/256” 1/32” 7/256” = 1/256”

1/1000 inç Kumpas Okuma:

Ana ölçü cetveli üzerinde 1” lik mesafe 40 eşit parçaya bölünür. Bunun 24/40” lik kısmı sürgü üzerine taşınarak yine 25 eşit parçaya bölünür. Bu durumda hassasiyet şu şekilde ortaya çıkar:

24/40” / 25 = 24/1000” 1/40” 24/1000” = 1/1000”
1/1000 inç Kumpas Okuma:

1/1000 inç Kumpas Okuma Örnekleri:

1/1000 inç Kumpas Okuma Örnekleri

Metrik Kumpas Okuma Örnekleri için tıklayınız.

KAYNAK:
http://content.lms.sabis.sakarya.edu.tr/Uploads/
49131/33092/%C3%B6l%C3%A7me_ve_kontrol_ders_notu.pdf
http://www.guven-kutay.ch/Adnan%20Yilmaz/50_04a_Olcme%20ve%20Kontrol.pdf
